一、永磁应用技术的工作原理及特点

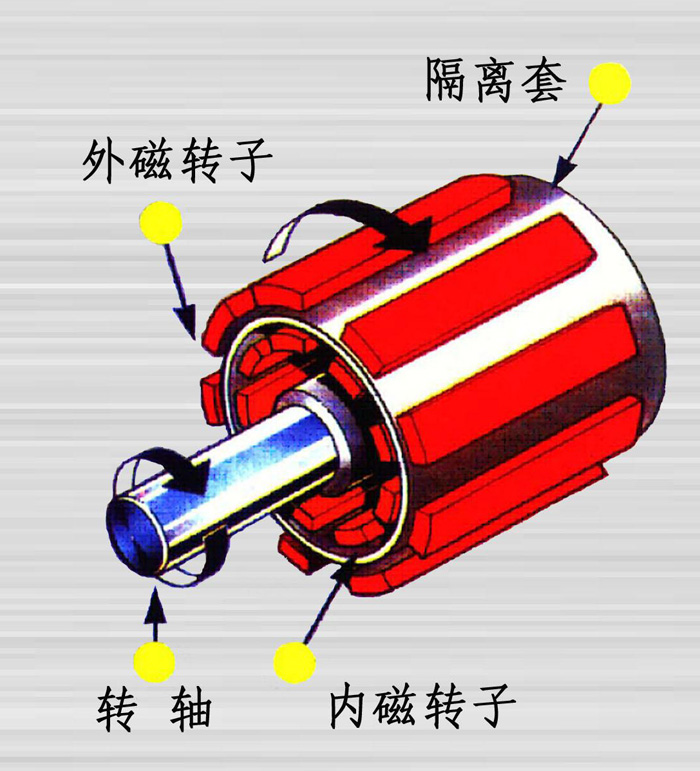

永磁应用技术是以现代磁学基本理论,运用永磁材料(稀土)产生的磁力或感应力,来实现力或扭矩无接触传递的一种新技术。永磁传动器由内、外磁转子和隔离套三部分组成,内外磁转子被隔离套完全隔离。由于内、外磁转子间存在磁场,当驱动机带动外磁转子旋转时,外磁转子会通过磁力耦合作用于内磁转子,从而驱动与内磁转子连接的工作件进行同步旋转,实现了无接触传递扭矩的目的。其结构特点是无轴封,静密封,无泄漏。

二、磁力搅拌器工作原理

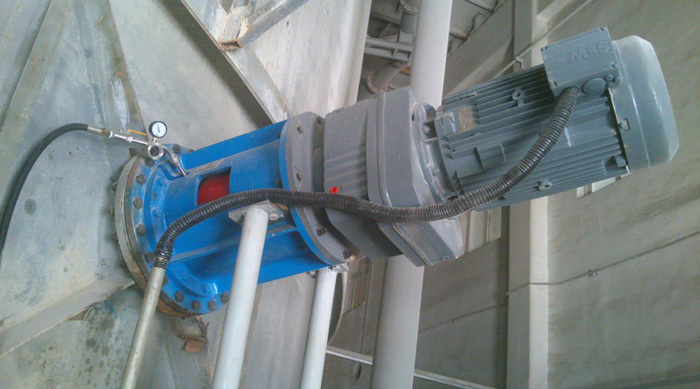

烟气脱硫磁力搅拌器整机安装在脱硫吸收塔或事故浆液池等装置上,运行时通过设备主动件传动从动件来实现桨叶的旋转搅拌。其搅拌效果主要取决于搅拌器的数量、功率、搅拌转速、安装角度、整机分布情况和桨叶结构等因素。

三、产品特点:
(1)永磁传动、无密封、零泄漏、无污染,环保
(2) 滑动轴承、振动小、噪音低、运行平稳、可靠
(3)可实现在线检修,检修工作量小
(4)悬浮轴承、检修周期长
(5)结构紧凑、外观精致
(6)无易损件,免维护

四、轴径范围:
50、60、80、90、100、120(mm)
五、功率范围:
7.5、11、15、18.5、22、30、37、45、55、75(KW)
六、专用部件材质:
浆液接触的搅拌器部件材质均采用进口奥氏体双相不锈钢材料,满足防腐和磨损的要求。

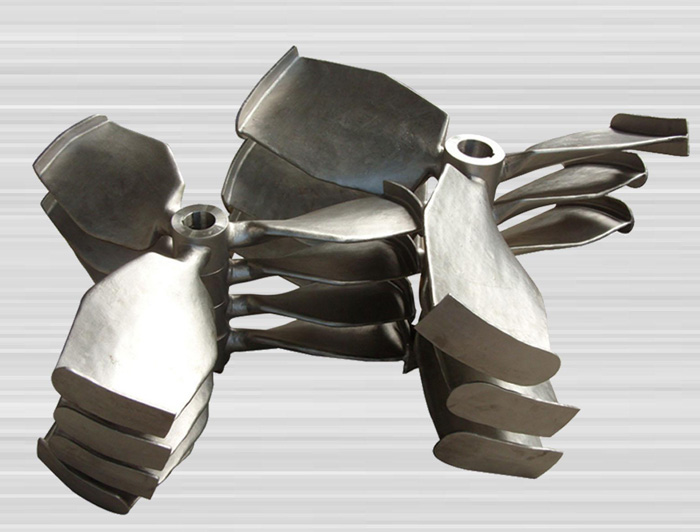

桨 叶:一般采用奥氏体双相不锈钢或1.4529
搅拌轴:一般采用奥氏体双相不锈钢或1.4529
密封桶:一般采用奥氏体双相不锈钢或1.4529
隔离套: 1.4301/1.4436或PEEK
轴 承:自制专用合金轴承
磁转子:钕铁硼

七、产品专用结构

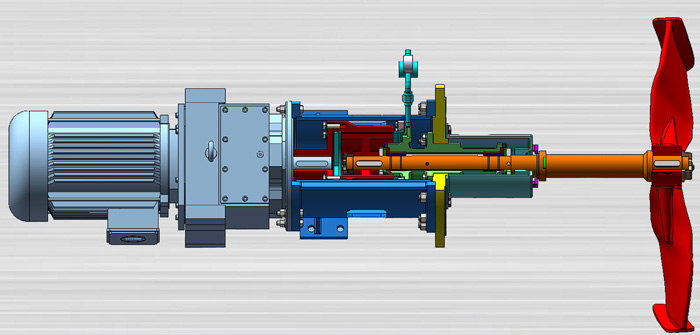

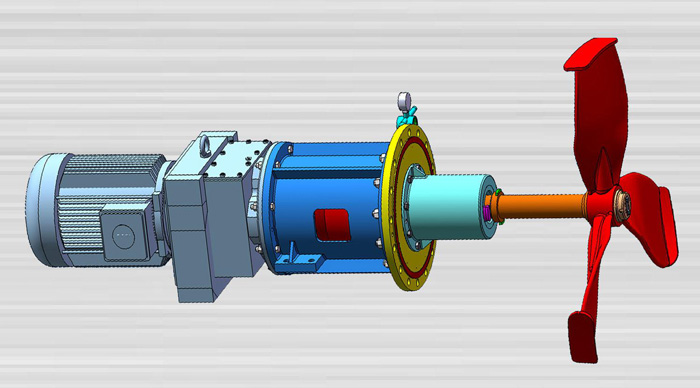

烟气脱硫磁力搅拌器主要由减速机、连接体、磁力传动器、轴承体、密封桶、滑动轴承、搅拌轴、桨叶等部件组成。其中磁力传动器、磁-合金悬浮组合轴承以及高效桨叶是该产品的核心部件之一。


八、产品介绍:

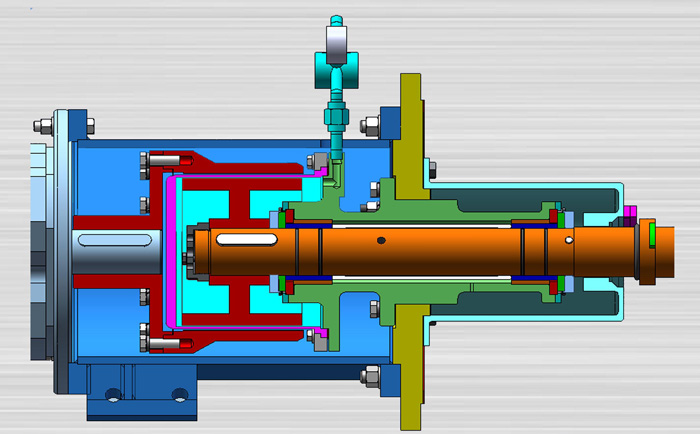

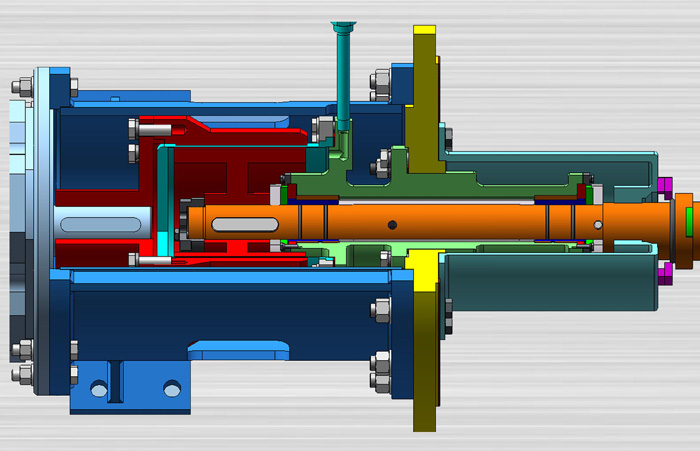

桨叶、搅拌轴与内磁转子连为一体,通过轴承支撑组成工作件,为设备从动件;外磁转子与减速机连为一体组成动力件,为设备主动件;从动件和主动件被隔离套完全隔离。 在线检修装置结构主要是由与搅拌轴连接的“V”型子扣、与密封桶连接的“V”型母扣以及两者之间的“O”型密封圈构成,通过子扣与母扣形成相对的轴向固定位移和径向角度位移而产生自锁和密封。

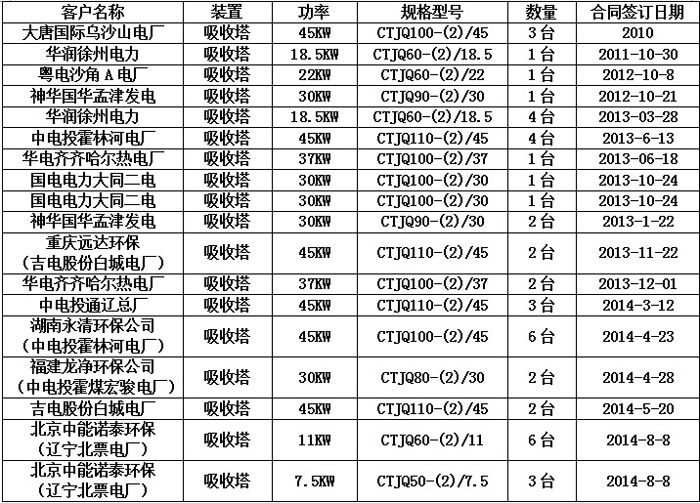

九、业绩表:
